OS雙吸泵作為單級雙吸、臥式中開離心泵的典型代表，其吸程特性直接影響輸送系統的設計效率與運行穩定性。本文從結構原理、吸程定義、影響因素及優化措施四個維度，系統闡述OS雙吸泵的吸程特性。
一、OS雙吸泵的結構原理與吸程基礎

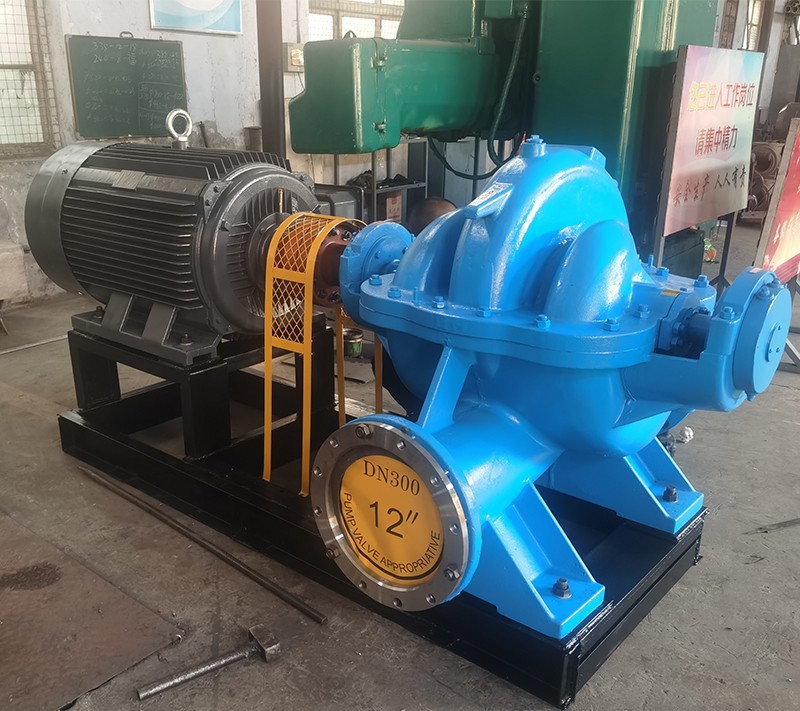

OS雙吸泵采用雙吸葉輪設計，液體從葉輪兩側同時進入，形成對稱的流體動力場。這種結構使軸向力相互抵消，降低了機械密封的負荷，同時提升了泵的抗汽蝕性能。?吸程是指泵在標準大氣壓下，能夠?qū)⒁后w從低于泵中間線的位置提升至泵入口的垂直高度?，其本質是泵克服吸入管路阻力與液體汽化壓力的能力。
根據流體動力學原理，OS雙吸泵的吸程計算公式為：
?Δh=Ha-(Hs+Δh?+0.5)?
其中：
Ha為當?shù)卮髿鈮海?biāo)準狀態下10.33m）
Hs為泵的需要汽蝕余量（NPSHr，由制造廠提供）
Δh?為吸入管路的水力損失（與管徑、長度、彎頭數量相關）
0.5m為安全余量
例如，某型號OS雙吸泵的NPSHr為4.0m，在海拔0米、20℃清水條件下，其理論吸程為：
10.33-(4.0+Δh?+0.5)≈5.83-Δh?
若吸入管路損失Δh?為1.2m，則實際吸程為4.63m。
二、影響OS雙吸泵吸程的關鍵因素
?1.需要汽蝕余量（NPSHr）?
NPSHr反映泵防止汽蝕所需的小吸入壓力，與葉輪進口流速、葉片形狀密切相關。OS雙吸泵通過優化雙吸葉輪的水力設計（如采用扭曲葉片、變大進口直徑），可將NPSHr降低至3.5-5.0m，顯著提升吸程能力。
?2.液體性質?
液體溫度升高會導致汽化壓力上升，從而降低允許吸上真空度（Hs）。例如，80℃水的汽化壓力為0.47MPa，對應Hs為4.9m（20℃清水為10.33m），此時吸程需重新修正。
?3.吸入管路設計?
管徑過小、彎頭過多或閥門阻力大會增加Δh?。OS雙吸泵通常配套直管段設計，要求吸入管路長度≤5倍管徑，彎頭數量≤2個，以減少水力損失。
?4.安裝高度?
泵中間線高于液面時為正吸程，低于液面時為負吸程（倒灌安裝）。OS雙吸泵允許正吸程安裝，但需嚴格計算允許值，避免因吸程不足導致汽蝕。
三、OS雙吸泵吸程的優化措施
?1.降低NPSHr?
通過CFD流場模擬優化葉輪進口幾何參數，如變大葉片包角、減小進口沖角，可降低流體分離風險，將NPSHr降低10%-15%。
?2.管路系統優化?
采用大管徑、少彎頭的直管設計，配合緩沖罐減少壓力波動。例如，將吸入管徑從DN100變大至DN150，可使Δh?降低40%。
?3.負吸程（倒灌）安裝?
當吸程要求超過泵能力時，可采用倒灌安裝，使泵入口壓力始終高于汽化壓力。OS雙吸泵支持倒灌運行，但需配置液位控制裝置防止過載。
?4.材質與密封升級?
選用耐汽蝕材料（如不銹鋼、雙相鋼）延長葉輪壽命，配合機械密封或碳纖維填料密封，減少泄漏風險。
四、OS雙吸泵吸程的實際應用意義
在市政供水工程中，OS雙吸泵需從地下10米深的井中提水，此時需通過倒灌安裝或增設增壓泵滿足吸程要求。而在空調循環系統中，OS雙吸泵通常采用正吸程安裝，通過優化管路設計可將吸程控制在3米以內，確保系統有效運行。
OS雙吸泵具備明確的吸程能力，其性能受結構參數、液體性質與管路系統共同影響。通過科學設計與合理選型，可充分發揮OS雙吸泵在大流量、高揚程場景下的優勢，為城市供水、工業循環等領域提供可靠保障。
